我为小蜜打考勤：我制作的蜜蜂出勤记录器（陆续更新）

hesg · 发表于 2018-11-14 21:18:01

本帖最后由 hesg 于 2018-11-14 21:33 编辑

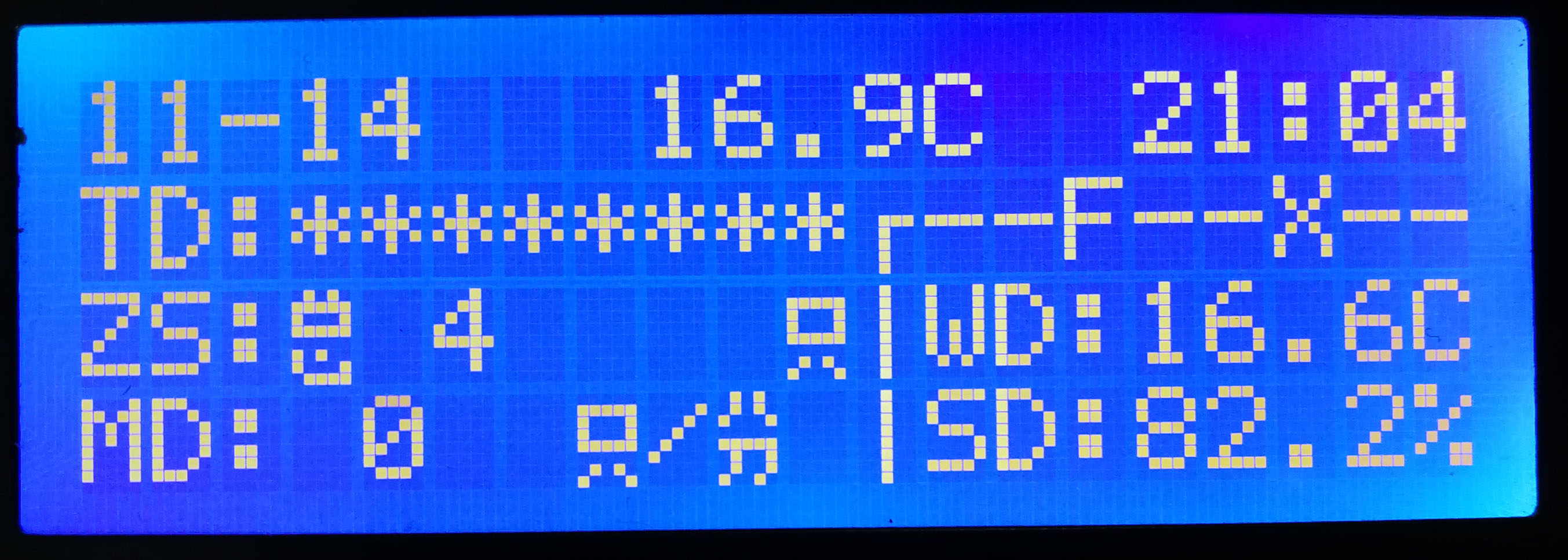

试用了几天，因为收蜜后喂糖，巢箱内达到百分百的湿度，原来的传感器结露不能用，现在重新选用另一型号的传感器，今天晚上刚调试好，还未安装到巢箱里，下面是液晶屏的显示状态：

左上：日期
中上：空气温度
右上：时间
左上第二行：蜜蜂各通道的通行状态，
第三行：某时刻的已出勤总数
第四行：某时刻的每一分钟出勤密度。
右下框：蜂箱内某时刻的温湿度。因此时还未放入箱内现在显示的还是空气温湿度，现在下雨，因此湿度较大。


zhuhai · 发表于 2018-11-15 08:32:51

hesg 发表于 2018-11-14 20:586 u- s% j( l* \5 G4 }
没问题，如有需要了解的，你提出看我是否可以帮到你。

谢谢，能否推荐一本书？本人有软件编程经验，都是基于数据库应用的。
硬件买什么样的实验板，请根据你的经验推荐

hesg · 发表于 2018-11-15 11:37:21

zhuhai 发表于 2018-11-15 08:32" I% g2 I. {& Q5 [
谢谢，能否推荐一本书？本人有软件编程经验，都是基于数据库应用的。
) y8 W( n. e4 R) V s! E& ~硬件买什么样的实验板，请根据你的 ...

这方面的书太多，值得推荐的可参照一楼的，书中各种实验代码都有提供下载，省去敲击键盘的麻烦，而且敲错一个字，甚至一个字母的大小写错误就得让你检查好久摸不着头脑。至于实验板嘛可千万别买套件，套件上有很多都是浪费用不到的，可按照书中的实验内容，选择性购买。

zhuhai · 发表于 2018-11-15 13:04:19

hesg 发表于 2018-11-15 11:37' p' W% M5 B2 W/ ^$ s' f, G9 F4 l& ^
这方面的书太多，值得推荐的可参照一楼的，书中各种实验代码都有提供下载，省去敲击键盘的麻烦，而且 ...

谢谢，今天去买

HNDA · 发表于 2018-11-15 14:20:06

你们确实太牛了

大山蜜 · 发表于 2018-11-19 15:48:54

const int ain = 44; //pin 44 is the first digital input for Gate A
const int aout = 45;// pin 45 is the second digital input for Gate A
const int  bin = 42;  // same for Gate B
const int  bout = 43; // same for Gate B

// Variables will change:
int ins = 0;  // counts ins and outs
int outs = 0;

int ai = 0;  // Gate A 1st pin status
int lai = 0; // Gate A last status of 1st pin
int ao = 0;  // Gate A 2nd pin status
int lao = 0;  // Gate A last status of 2nd pin

int bi = 0;
int lbi = 0;
int bo = 0;
int lbo = 0;

int count = 0;  // this just tests if there has been a change in our bee count
int lcount = 0;

void setup() {
  // initialize the button pin as a input:
  pinMode(ain, INPUT);
  pinMode(aout, INPUT);
  pinMode(bin, INPUT);
  pinMode(bout, INPUT);

  // initialize serial communication:
  Serial.begin(38400); //a bit different than the Arduino here.... 38400
}

void loop() {
  // read the pushbutton input pin:
  ai = digitalRead(ain);
  ao = digitalRead(aout);

  bi = digitalRead(bin);
  bo = digitalRead(bout);

  if (lai != ai){  // has the status if the 1st pin changed?
  if (ai > ao) {  // if yes, is the bee going in or out?
ins++;       // if its going in add one bee to ins
  }}
  if (lao != ao){
if (ao > ai) {
outs++;
  }}

if (lbi != bi){
  if (bi > bo) {
ins++;
}}
if (lbo != bo){
  if (bo > bi) {
outs++;
  }}

lai = ai; // updates the last status
lao = ao;
lbi = bi;
lbo = bo;

count = ins + outs;

if (lcount != count){ // if the count has changed we print the new count

   Serial.print("number In:  ");
   Serial.println(ins);
   Serial.print("number Out:  ");
   Serial.println(outs);

lcount = count;
}

}

大山蜜 · 发表于 2018-11-30 17:40:45

楼主可以考虑用寄存器，这样就节省IO口了

hesg · 发表于 2018-12-1 08:33:41

大山蜜发表于 2018-11-30 17:405 A0 B4 v# ~. e# c4 k
楼主可以考虑用寄存器，这样就节省IO口了

这倒没必要，IO口有多的。

hesg · 发表于 2018-12-4 11:08:14

大山蜜发表于 2018-11-30 17:40
$ ]2 i8 s( T5 h2 x% O3 {: ^楼主可以考虑用寄存器，这样就节省IO口了


大山蜜 · 发表于 2018-12-4 22:05:18

多谢楼主！！

hesg · 发表于 2018-12-28 21:00:21

入冬了，为了关小巣门，先拆下开春后再安装上去。

1826700 · 发表于 2018-12-31 13:12:58

https://item.taobao.com/item.htm ... amp;id=525304529421

1826700 · 发表于 2018-12-31 13:18:43

大连云飞电子扫描鸽钟主机https://item.taobao.com/item.htm ... amp;id=525304529421

1826700 · 发表于 2018-12-31 14:12:20

1、HY光电传感器HY860F 光电开关槽距6mm 对射型槽型光耦深圳实体店
举报
价格
￥1.50https://item.taobao.com/item.htm ... ;abbucket=20#detail

1826700 · 发表于 2018-12-31 14:26:54

https://item.taobao.com/item.htm ... ;abbucket=20#detail零知M4 PRO STM32F407VET6 开发板主控板替代ARDUINO MEGA2560
