专利，巢脾机

浮浪 · 发表于 2020-7-3 12:53:55

假设分三种型号：第一种简单：巢脾两面蜂房丶蜂房上面4根六角柱，下面四根六角柱（必须比蜂房小）制作蜂房，用偏心轴带动六角柱朝向各自不同方向50丝运动（假设5O丝）六角柱之间合拢与分离，过程中房壁自动分离了，同步两种自动横向和竖向分离。可制出千千万万蜂房

浮浪 · 发表于 2020-7-3 12:54:46

第二种方法；没用巢框，制出巢房与巢础类型，用上两排与下两排六角柱做出巢框宽度蜂房，大约1百五十多根做蜂房用六角柱，制作中蜂房成功一排，二次重复一排，源源不断的巢脾

浮浪 · 发表于 2020-7-3 12:56:28

第三种方法用巢框，所发的图按第三种方法，也是经济型。

浮浪 · 发表于 2020-7-3 12:57:21

请不要误会六角柱不是转动，好似六角柱周边辐射运动，偏心轴才是转动的，蜂房蜂蜡每个地方必须六角柱分开与合拢，蜂蜡每点可以对开几丝分离法不等，偏心轴的转动快慢大作用

jiangchh · 发表于 2020-7-3 13:41:00

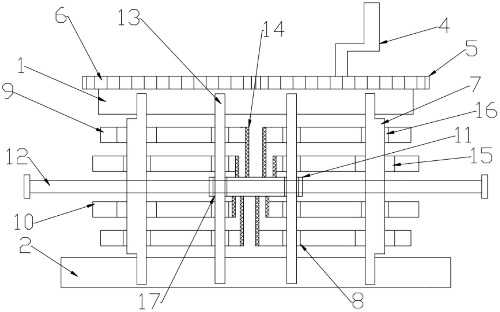

已公开，帮楼主发张网上下载的清晰图，不知上传后是否压缩

jiangchh · 发表于 2020-7-3 13:43:26

摘要　本实用新型公开了一种巢脾机，包括机盖头和底座，所述机盖头的顶面中部设置有主动齿轮，所述主动齿轮顶部固定设有转动把手，所述机盖头的顶面两端均设置有一个中间齿轮和一个从动齿轮，同一端的中间齿轮和从动齿轮之间相互啮合，所述的中间齿轮和从动齿轮的底面均固定设置有贯穿所述机盖头的偏心轴，所述偏心轴的底部活动设置在所述的底座上，所述的偏心轴上均套接设有两个上部铁条和两个下部铁条，上下相邻的上部铁条上分别设置有偏心轴孔和椭圆孔，上下相邻的下部铁条上分别设置有偏心轴孔和椭圆孔。本实用新型与现有技术相比的优点在于：设计合理，结构简单，能够满足现有巢脾制作的要求，可以制作成品巢脾，制作方便，降低制作成本。
